Переносной газоанализатор АГМ-510-02 (работает от -40°C)

Газоанализатор «АГМ-510-02» представляет собой компактный переносной многофункциональный прибор.

Предназначен для

измерения содержания кислорода (О2), оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), сернистого ангидрида (SO2), сероводорода (Н2S), углекислого газа (CO2) и углеводородов в отходящих газах топливосжигающих установок
измерения температуры в точке отбора пробы и температуры окружающей среды
измерения абсолютного давления, разности давлений, избыточного давления/разрежения
определения расчетным методом в соответствии с ГОСТ 17.2.4.06-90 скорости и расхода газопылевых потоков при работе с измерительным зондом – пневмометрической трубкой Пито или НИИОГАЗ
определения расчетным методом содержания диоксида углерода (СО2) и суммы оксидов азота (NOX)
определения расчетным методом технологических параметров топливосжигающих установок - коэффициента избытка воздуха и коэффициента потерь тепла

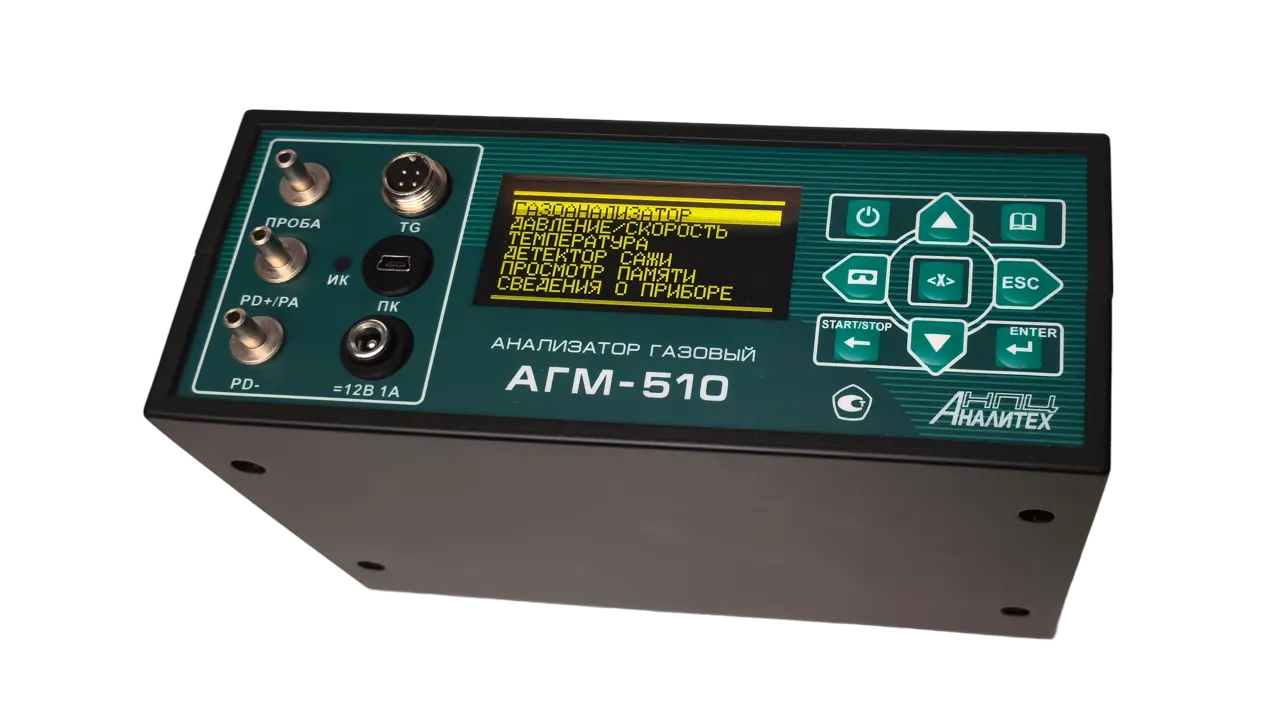

Газоанализаторы АГМ-510 выпускается в трех модификациях:

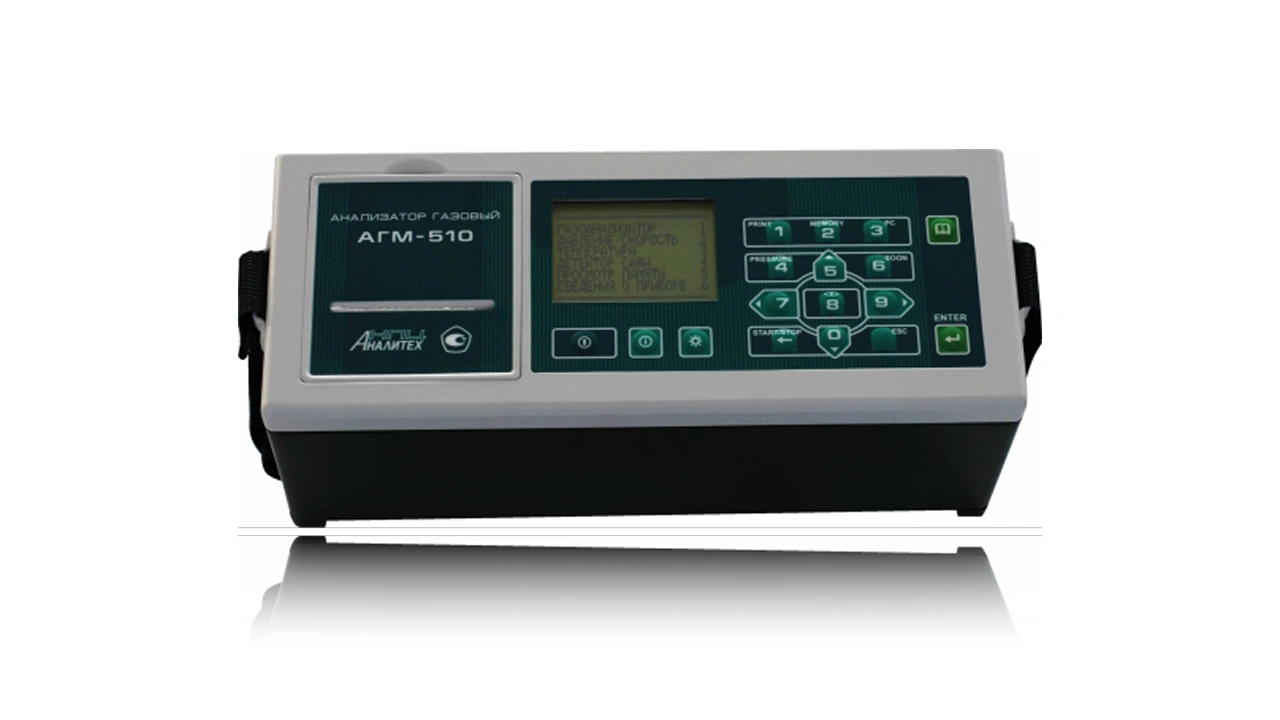

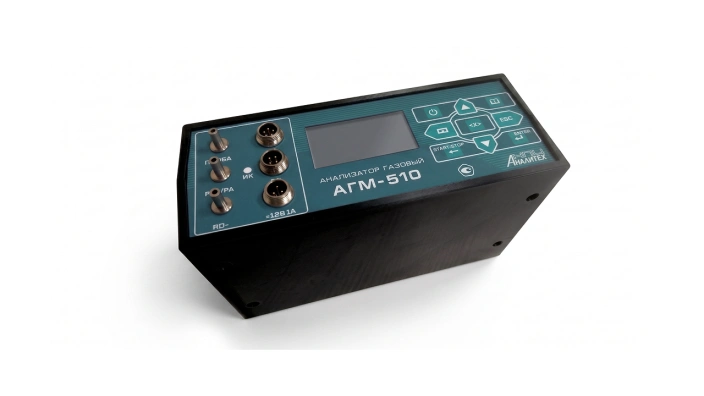

АГМ-510 в переносном варианте исполнения в металлическом корпусе со встроенным принтером. Температурный режим от 0 °C до + 45 °C

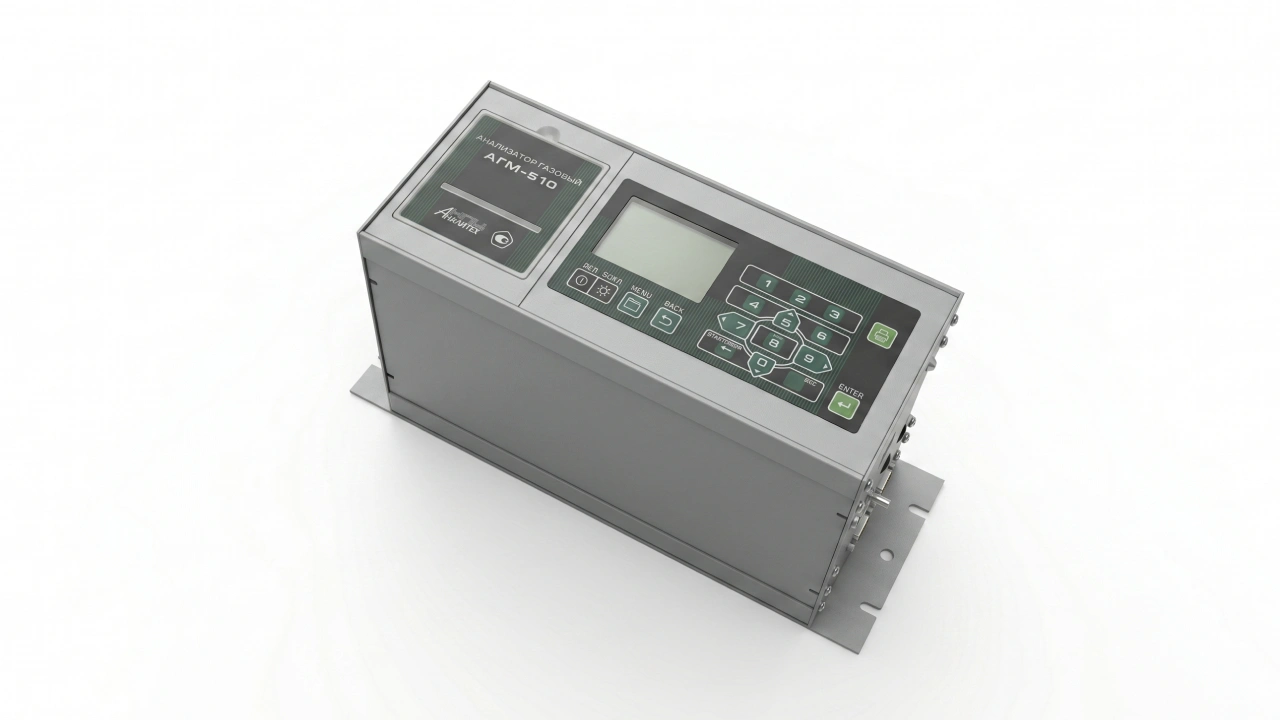

АГМ-510-01 в стационарном варианте исполнения в металлическом корпусе со встроенным принтером. Температурный режим от 0 °C до + 45 °C
АГМ-510-02 выпускается в переносном варианте исполнения в пластиковом термоизоляционном корпусе со встроенным обогревом без встроенного принтера. Температурный режим от – 40 °C до + 45 °C

Условия заказа

Цена предоставляется по запросу и зависит от объема партии. Получите бесплатную консультацию по телефону 8 (831) 412-04-18 или оставьте заявку, нажав кнопку «Связаться с менеджером».

Скачать опросный лист Связаться с менеджером

Основные технические характеристики

Параметр	Значение
Основной измерительный модуль	измерение О2, CO, NO, NO2, SO2, H2S с использованием отдельных высокоселективных электрохимических сенсоров
Дополнительный измерительный модуль *	измерение СхНу, СО, СО2 оптическим инфракрасным методом измерения, канал СхНу позволяет получать результат измерения в пересчете на метан (СН4), пропан (С3Н8) и гексан (С6Н14)
Модуль измерения избыточного давления / разрежения *	полупроводниковый мостовой принцип измерения
Модуль измерения разности давления и абсолютного давления *	позволяет производить измерение абсолютного давления, разности давлений, определять расчетным методом при работе с трубкой Пито или НИИОГАЗ в соответствии с ГОСТ 17.2.4.06-90 скорость и расход газопылевых потоков
Модуль защиты от перегрузки *	для каналов СО, NO, NO2, SO2, H2S с возможностью измерения кислорода, СхНу, СО и СО2 инфракрасным блоком при включенной защите от перегрузки
Установка «нуля»	по воздуху или через генератор нулевого газа ГНГ-1, входящий в состав устройство подготовки пробы УПП-510
Отбор пробы	принудительный, встроенным насосом в диапазоне давления от минус 4 до 1 кПа, расход анализируемой газовой смеси не более 1,5 л/мин
Автоматический контроль	функций прибора, параметров датчиков, исполнительных устройств, заряда аккумулятора
Индикация	графический (128х64 точек) жидкокристаллический дисплей с подсветкой
Печатающее устройство	встроенный термопринтер, термобумага шириной 58^-1 мм
Память	внутренняя энергонезависимая, емкость 3950 записей
Интерфейсы	2 порта RS-232 для подключения персонального компьютера и УПП-510
Часы	часы реального времени с календарем
Межповерочный интервал	1 год
Время прогрева	не более 10 мин с учетом готовности устройства подготовки пробы УПП-510
Время установления показаний	не более 300 с
Диапазон рабочих температур	от 5 до 40°C
Окружающая рабочая среда	невзрывоопасная
Температура хранения	от минус 30 до 50°C
Электропитание	сеть 220V/50Hz через адаптер постоянного тока 12V/1A; автономное от встроенного NiMН аккумулятора емкостью 4 Ач
Время зарядки аккумулятора	не более 8 часов, с защитой от перезарядки
Время автономной работы	не менее 20 часов (без учета работы подсветки, NDIR и принтера), с контролем разряда
Габаритные размеры газоанализатора	не более 280х120х120 мм
Масса газоанализатора	не более 2 кг

Примечание:
* устанавливаются внутри прибора по отдельному заказу;
* * в случае отсутствия соответствующего канала измерения.

Перечень измеряемых и рассчитываемых параметров газоанализатора АГМ-510-02

Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов в зависимости от модификации приведены в таблице:

Определяемый компонент	Диапазон измерений	Пределы допускаемой основной погрешности		Цена единицы наим. разряда
Определяемый компонент	Диапазон измерений	абсолютной	относительной	Цена единицы наим. разряда
Модификация «АГМ-510-ГВ»
Оксид углерода (СО)	0-40 000 ppm	±100 ppm (0-1000 ppm)	±10% (1000-40 000 ppm)	1 ppm
Оксид азота (NO)	0-2000 ppm	±25 ppm (0-250 ppm)	±10% (250-2000 ppm)	1 ppm
Диоксид азота (NO2)	0-400 ppm	±10 ppm (0-100 ppm)	±10% (50-400 ppm)	1 ppm
Модификация «АГМ-510-ГС»
Оксид углерода (СО)	0-4 000 ppm	±10 ppm (0-100 ppm)	±10% (100-4000 ppm)	1 ppm
Оксид азота (NO)	0-400 ppm	±5 ppm (0-50 ppm)	±10% (50-400 ppm)	1 ppm
Диоксид азота (NO2)	0-200 ppm	±5 ppm (0-50 ppm)	±10% (50-200 ppm)	1 ppm
Модификация «АГМ-510-ГН»
Оксид углерода (СО)	0-400 ppm	±1 ppm (0-10 ppm)	±10% (10-400 ppm)	0,1 ppm
Оксид азота (NO)	0-100 ppm	±1 ppm (0-10 ppm)	±10% (10-100 ppm)	0,1 ppm
Диоксид азота (NO2)	0-50 ppm	±1 ppm (0-10 ppm)	±10% (10-50 ppm)	0,1 ppm
Модификация «АГМ-510-МВ»
Оксид углерода (СО)	0-40 000 ppm	±100 ppm (0-1000 ppm)	±10% (1000-40 000 ppm)	1 ppm
Оксид азота (NO)	0-2000 ppm	±25 ppm (0-250 ppm)	±10% (250-2000 ppm)	1 ppm
Диоксид азота (NO2)	0-400 ppm	±10 ppm (0-100 ppm)	±10% (100-400 ppm)	1 ppm
Сернистый ангидрид (SO2)	0-2000 ppm	±25 ppm (0-250 ppm)	±10% (250-2000 ppm)	1 ppm
Сероводород (H2S)	0-400 ppm	±10 ppm (0-100 ppm)	±10% (100-400 ppm)	1 ppm
Модификация «АГМ-510-МС»
Оксид углерода (СО)	0-4000 ppm	±10 ppm (0-100 ppm)	±10% (100-4000 ppm)	1 ppm
Оксид азота (NO)	0-400 ppm	±5 ppm (0-50 ppm)	±10% (50-400 ppm)	1 ppm
Диоксид азота (NO2)	0-200 ppm	±5 ppm (0-50 ppm)	±10% (50-200 ppm)	1 ppm
Сернистый ангидрид (SO2)	0-400 ppm	±5 ppm (0-50 ppm)	±10% (50-400 ppm)	1 ppm
Сероводород (H2S)	0-200 ppm	±5 ppm (0-50 ppm)	±10% (50-200 ppm)	1 ppm
Модификация «АГМ-510-МН»
Оксид углерода (СО)	0-400 ppm	±1 ppm (0-10 ppm)	±10% (10-400 ppm)	0,1 ppm
Оксид азота (NO)	0-100 ppm	±1 ppm (0-10 ppm)	±10% (10-100 ppm)	0,1 ppm
Диоксид азота (NO2)	0-50 ppm	±1 ppm (0-10 ppm)	±10% (10-50 ppm)	0,1 ppm
Сернистый ангидрид (SO2)	0-50 ppm	±1 ppm (0-10 ppm)	±10% (10-50 ppm)	0,1 ppm
Сероводород (H2S)	0-50 ppm	±1 ppm (0-10 ppm)	±10% (10-50 ppm)	0,1 ppm
Измеряемые параметры общие для всех модификаций
Кислород (О2)	0-21% об.	±0,25% об.	-	0,01% об.
Углеводороды (по С3Н8)*	0-10 000 ppm	±10 ppm (0-100 ppm)	±10% (100-10000 ppm)	1 ppm
Угарный газ (СО2)*	0-20% об.	±0,3% об. (0-6% об.)	±5% (6-20% об.)	0,01% об.
Угарный газ (СО)*	0-10% об.	±0,02% об. (0-0,4% об.)	±5% (0,4 - 10% об.)	0,001% об.
Температура газового потока	-20 - +800 °C	±3 °C (-20 - +300 °C)	±1% (300-800 °C)	0,1 °C
Температура окружающей среды	0-50 °C	±1 °C	-	0,1 °C
Абсолютное давление *	80,0 - 110,0 кПа	±1 кПа	-	10 Па
Разность давлений *	±(0-2,5) кПа	±0,025 кПа	-	0,1 Па
Избыточное давление / разрежение	±(0-2,5) кПа	±0,05 кПа	-	1 Па
Скорость газового потока * Диоксид углерода (CO2) Сумма оксидов азота (NOx) Коэффициент избытка воздуха Коэффициент потерь тепла**	не нормированы (определение по расчету)

Примечание:
* измерительные каналы устанавливаются по отдельному заказу;
* * в случае отсутствия соответствующего канала измерения.

Комплектация поставки газоанализатора АГМ-510-02

Газоанализатор «АГМ-510-02»
Соединительный шланг длиной 1м со штуцером для измерения разности давления, скорости *
Устройство подготовки пробы «УПП-510» *
Пробоотборный зонд с газовым шлангом и термокомпенсационным кабелем, конденсатосборником и пробоотборной трубкой зонда со встроенной термопарой типа "К"
Футляр для пробоотборной трубки
Программа обмена с АГМ-510 в комплекте с кабелем для ПК
Дополнительный рулон термобумаги шириной 58 мм
Сетевой адаптер
Сумка для транспортирования газоанализатора
Руководство по эксплуатации

Преимущества прибора

Приборы зарегистрированы в Государственном реестре средств измерений №46395-11
Сертификат об утверждении типа средств измерений RU.C.31.011.A №42247
Декларация соответствия ЕАЭС N RU Д-RU.НА10.В.01776/18
Газоанализаторы АГМ-510 прошли экспертизу в ОАО «НИИ Атмосфера» и включены в общероссийский «Перечень газоанализаторов, предназначенных для контроля промышленных выбросов в атмосферу»

По запросу может быть выслана «Методика выполнения измерений массовой концентрации и определения массового выброса загрязняющих веществ в отходящих газах топливосжигающих установок». МВИ согласованная с ОАО «НИИ Атмосфера».
