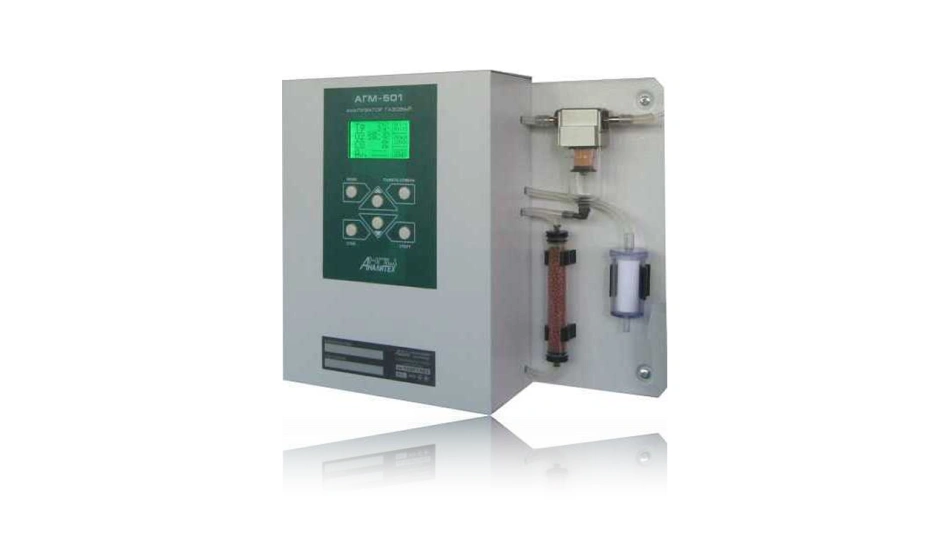

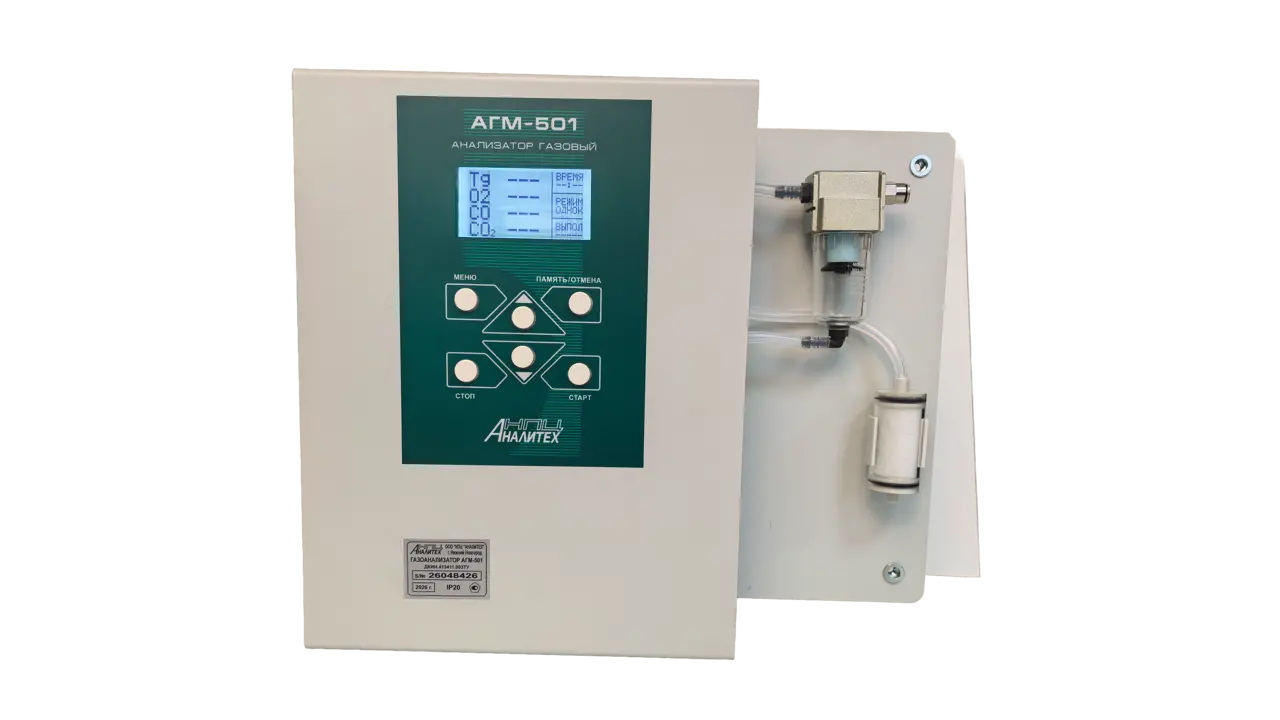

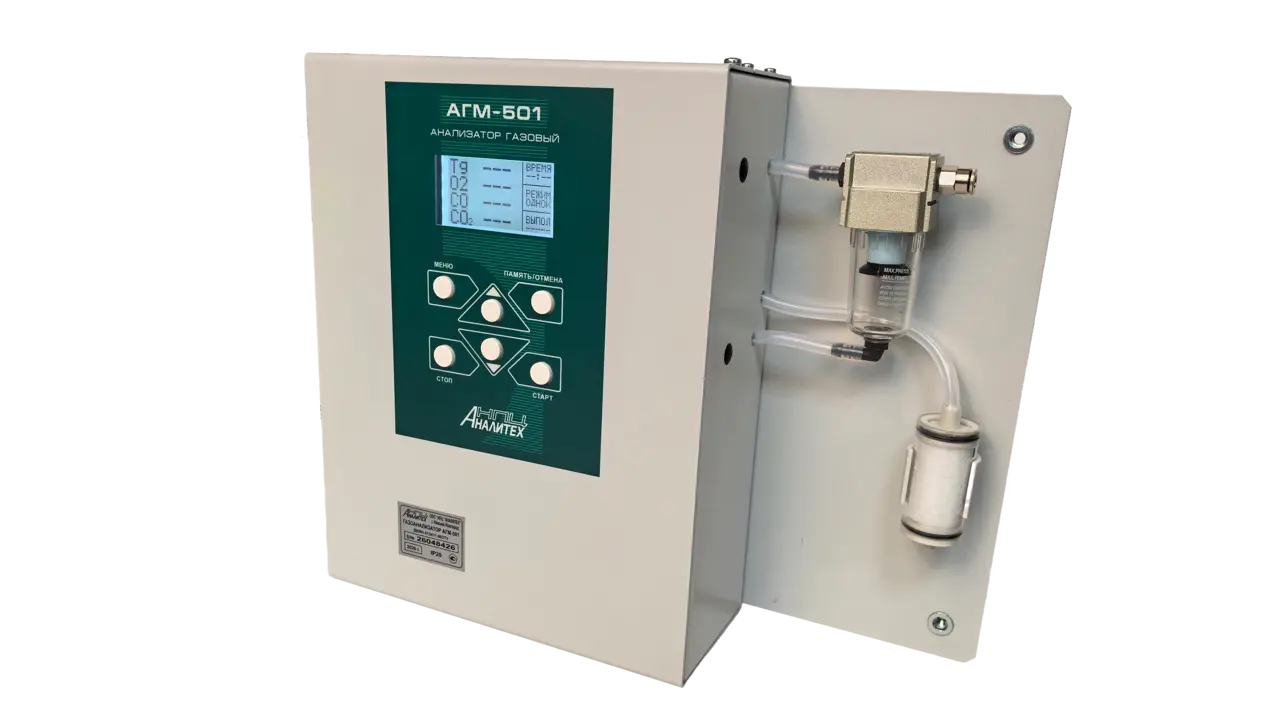

Стационарный газоанализатор АГМ-501

Газоанализатор «АГМ-501» представляет собой компактный автоматический многофункциональный стационарный прибор. Газоанализатор выпускается в нескольких модификациях, отличающихся друг от друга перечнем определяемых компонентов, диапазонами измерений.

Предназначен для

измерения содержания кислорода (О), оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), сернистого ангидрида (SO2), углекислого газа (CO2) и углеводородов в отходящих газах топливосжигающих установок
измерения температуры в точке отбора пробы и температуры окружающей среды
определения расчетным методом содержания диоксида углерода (СО2), в случае отсутствия канала измерения СО2, и суммы оксидов азота (NOx)
определения расчетным методом технологических параметров топливосжигающих установок - коэффициента избытка воздуха и коэффициента потерь тепла

Основная область применения

Контроль содержания загрязняющих веществ в отходящих газах стационарных и передвижных источников промышленных выбросов в целях экологического контроля и оптимизации процесса горения топлива.

Условия заказа

Цена предоставляется по запросу и зависит от объема партии. Получите бесплатную консультацию по телефону 8 (831) 412-04-18 или оставьте заявку, нажав кнопку «Связаться с менеджером».

Скачать опросный лист Связаться с менеджером

Основные технические характеристики

Параметр	Значение
Температура окружающей среды	от 5 до 40 ºС
Относительная влажность окружающего воздуха	не более 75% при 30ºС и более низких температурах без конденсации влаги (группа В2 по ГОСТ Р 52931-2008)
Атмосферное давление	91 до 105 кПа (группа P1 по ГОСТ Р 52931-2008)
Максимальная амплитуда вибрации (с частотой от 5 до 35 Гц)	0,35 мм (группа L1 по ГОСТ Р 52931-2008)
Температура газа на входе пробоотборного зонда, °С	-20 … 800
Содержащие неизмеряемых компонентов в газовой смеси:
Сероводород (Н2S)	не более 50 ppm
Твердые частицы	не более 1 г/м3
Влага	не более 50 г/м3
Предельная перегрузка по входам канала избыточного давления / разрежения давления без разрушения датчика	20 кПа
Максимальный расход анализируемой газовой смеси, л/мин, не более	не более 1,5 л/мин
Время прогрева, мин, не более	не более 5 мин
Время установления показаний по уровню 0.9	не более 60 с
Интервал времени работы без корректировки показаний	не менее 1000 ч
Напряжение питания	220 ±22В
Частота сети	50 ±1Гц
Потребляемая мощность газоанализатора	не более 20 Вт
Габаритные размеры	не более 410х310х100 мм
Масса газоанализатора, кг, не более 3,6	не более 3,6 кг
Средняя наработка на отказ	не менее 10000 ч
Время зарядки аккумулятора	не более 8 часов, с защитой от перезарядки
Межповерочный интервал	1 год

Примечание:
* Газоанализатор предназначен для работы в невзрывоопасных условиях.

Перечень измеряемых и рассчитываемых параметров газоанализатора АГМ-501

Определяемый компонент	Единица измерений	Диапазон измерений	Участок диапазона измерений, в котором нормируется основная погрешность	Пределы допускаемой основной погрешности		Единица младшего разряда индикации
Определяемый компонент	Единица измерений	Диапазон измерений		абсолютной	относительной	Единица младшего разряда индикации
Модификация «АГМ-501.1»
Оксид углерода (СО)	Объемная доля, млн^-1 (ppm)	0-40 000	0-1000	±100	-	1
Оксид углерода (СО)	Объемная доля, млн^-1 (ppm)	0-40 000	1000-40 000	-	±10%	1
Оксид азота (NO)*	Объемная доля, млн^-1 (ppm)	0-2000	0-250	±25	-	1
Оксид азота (NO)*	Объемная доля, млн^-1 (ppm)	0-2000	250-2000	-	±10%	1
Модификация «АГМ-501.2»
Оксид углерода (СО)	Объемная доля, млн^-1 (ppm)	0-4000	0-100	±10	-	1
Оксид углерода (СО)	Объемная доля, млн^-1 (ppm)	0-4000	100-4000	-	±10%	1
Оксид азота (NO)*	Объемная доля, млн^-1 (ppm)	0-500	0-100	±10	-	1
Оксид азота (NO)*	Объемная доля, млн^-1 (ppm)	0-500	100-500	-	±10%	1
Модификация «АГМ-501.3»
Оксид углерода (СО)	Объемная доля, млн^-1 (ppm)	0-400	0-50	±5	-	1
Оксид углерода (СО)	Объемная доля, млн^-1 (ppm)	0-400	50-400	-	±10%	1
Оксид азота (NO)*	Объемная доля, млн^-1 (ppm)	0-250	0-50	±5	-	1
Оксид азота (NO)*	Объемная доля, млн^-1 (ppm)	0-250	50-250	-	±10%	1
Измеряемые параметры общие для всех модификаций
Кислород (О2)	Объемная доля, %	0-21	0-4	±0,2	-	0,1
Кислород (О2)	Объемная доля, %	0-21	4-21	-	±5%	0,1
Углекислый газ (СO2)*	Объемная доля, %	0-20	0-6	±0,3	-	0.01
Углекислый газ (СO2)*	Объемная доля, %	0-20	6-20	-	±5%	0.01
Угарный газ (СO)*	Объемная доля, %	0-10	0-0.4	±0,02	-	0.001
Угарный газ (СO)*	Объемная доля, %	0-10	0.4-10	-	±5%	0.001
Углеводороды (по С3Н8)*	Объемная доля, млн.^-1 (ppm)	0-10000	0-200	±10	-	1
Углеводороды (по С3Н8)*	Объемная доля, млн.^-1 (ppm)	0-10000	200-10000	-	±5%	1
Диоксид азота (NO2)*	Объемная доля, млн.^-1 (ppm)	0-200	0-50	±5	-	1
Диоксид азота (NO2)*	Объемная доля, млн.^-1 (ppm)	0-200	50-200	-	±10%	1
Сернистый ангидрид (SO2)*	°Объемная доля, млн.^-1 (ppm)	0-4000	0-250	±25	-	1
Сернистый ангидрид (SO2)*	°Объемная доля, млн.^-1 (ppm)	0-4000	250-4000	-	±10%	1
Температура газового потока	°C	минус 20-800	минус 20 - 300	±3	-	1
Температура газового потока	°C	минус 20-800	300-800	-	±1%	1
Температура окружающей среды	°C	0 - 50	0-50	±1%	-	1
Углекислый газ (CO2) ** Сумма оксидов азота Коэфф. избытка воздуха Коэфф. потерь тепла	не нормированы (определение по расчету)
